Монтажно-тяговый мех-м МТМ (Ульяновск)

МТМ Ульяновск

Монтажно-тяговый механизм MTТMп ( механизм тяговый монтажный ) предназначен для тяги и подъёма грузов на большие расстояния с помощью стального каната, а также для строповки.
Может применяться в горизонтальной и вертикальной рабочих позициях. Превосходное соотношение создаваемого тягового усилия к собственной массе делает механизм монтажно-тяговый МТТМп незаменимым инструментом для множества применений.

Монтажно-тяговый механизм МТТМп: основные особенности:
  • Собран в прочном стальном корпусе. Имеет небольшой собственный вес. Благодаря этому и небольшим габаритам – удобен для переноски
  • Износоустойчивые параллельно расположенные зажимные колодки-щёки гарантируют щадящий охват тягового каната благодаря равномерному распределению силы давления на его поверхность. Kолодки разблокируются специальным рычагом для заправки каната.
  • Защита от перегрузки гарантируется срезным штифтом в рычаге тяги, запасные штифты в рукоятке, замена возможна под нагрузкой при натянутом тросе.
  • Отверстие на верхней поверхности корпуса позволяет легко промыть внутренние части струёй воды; после смазки монтажно-тяговый механизм MTТMп готов к работе.
  • Механизм тяговый монтажный МТТМп комплектуется стропом канатным длиной 12, 20 или 30м (канат стальной, оцинкованный, со стальным сердечником). Один конец каната заострен и заварен, что облегчает заправку его в тяговый механизм. На другом конце закреплен крюк. По заказу механизм монтажно-тяговый МТТМп может быть укомплектован канатом большей длины.
  • Подъем груза осуществляется работой рукояткой переднего хода, опускание – рукояткой заднего хода. Для перемещения груза необходимо надеть съемную рукоятку на конец рукоятки переднего (заднего) хода и производить плавные возвратно-поступательные движения. При этом передний и задний захваты будут перемещаться с помощью поводка и тяг в противоположных направлениях, поочередно подтягивая канат.
механизмы монтажно-тяговые МТТМп





Механизм тяговый монтажный МТТМп-1,6механизмы монтажно-тяговые МТТМп

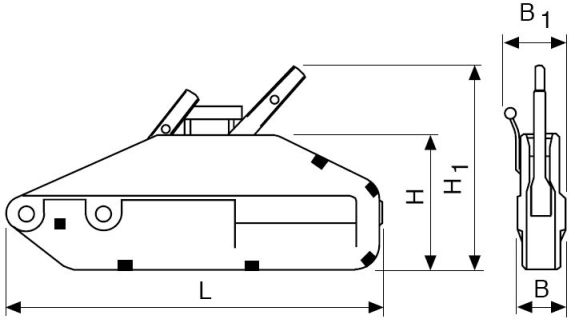

Монтажно-тяговые механизмы МТТМп - основные размеры

Модель МТТМп-1,6 МТТМп-3,2
L 545 680
H 190 230
H1 270 330
B 72 91
B1 97 110

Монтажно-тяговые механизмы МТТМп

Монтажно-тяговый механизм МТТМп:
Устройство и принцип работы

  • Механизм тяговый монтажный МТТМп (рис. выше) состоит из следующих узлов: тягового механизма 1, съемной рукоятки 2, стального оцинкованного каната 3 и упорного болта (пальца) 4.

  • Рабочим органом МТТМп является тяговый механизм, передающий через канат усилие, необходимое для перемещения груза.

  • Тяговый механизм помещен в стальной штампованный корпус, состоящий из двух половин, соединенных болтами, снабжен рукоятками переднего и заднего ходов, а также оттяжкой для открывания сжимов при заправке каната.

  • Работа механизма монтажно-тягового МТТМп основана на протягивании каната через тяговый механизм с помощью двух пар сжимов, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении.

Механизм тяговый монтажный - основные характеристики
Модель Грузоподъем-
ность
(кг)
Протягивание
каната
за один
цикл (мм)
Усилие
на рычаге
при номинальной
нагрузке (даН)
Длина
рычага
(мм)
Диаметр
каната
(мм)
Масса
без каната
(кг)
МТТМп-1,6 1600 60 30 790/1190 11,5 14
МТТМп-3,2 3200 40 50 790/1190 16,0 21

Гарантийные обязательства
  • Изготовитель гарантирует соответствие МТТМ требованиям ТУ 3173-004-12573741-2002 при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 12 месяцев со дня ввода МТТМ в эксплуатацию, но не более 18 мес. со дня отгрузки с предприятия-изготовителя.

  • Срок службы - 2 года, при условии выполнения требований руководства по эксплуатации.
